■応用の森　階層構造Tree 生物分類データ構造
まず最初に、ツリー表現を実装するためのデータを考えてみます。
今回は私の趣味で、生物の分類階層をツリー表現してみることにします。
生物の分類は、おおまかには、「界」－「門」－「綱」－「目」－「科」－「属」－「種」
という階層で分類されます。（実際はもっと複雑ですが）
人間（ホモ・サピエンス）を例にとると、
(真核生物)－動物界－脊索動物門－哺乳綱－霊長目－ヒト科－ヒト属－ヒト
のように分類されます。（厳密にはさらに細かく複雑な階層ですが簡素化）
全ての生物は、この分類木のどこかに属しているため、
生物分類階層をプログラムでツリー表現しやすいようなデータベースのデータ構造を考えてみます。
今回実装する分類階層テーブル構造は以下の様になります。

今回使用するテーブルは１個だけで、テーブル構成は以下のようになっています。
CREATE TABLE tblClass (
　code varchar(32),　　　　　　　/* 分類コード */
　rute varchar(16),　　　　　　　/* ノード経路 */
　　PRIMARY KEY(code,rute),
　parent varchar(32),　　　　　　/* 親分類コード */
　name varchar(128),　　　　　　/* 分類名称 */
　level int4,　　　　　　　　　　　/* 分類レベル */
　serialno int4,　　　　　　　　　/* シリアル番号 */
　leaf char(1) default '0',　　　　/* ノード末端判定 */
　delflag boolean default false　/* 論理削除フラグ */
);
※）ただし、上の分類木でいう「種」はデータ構造が他の分類と異なるため
　　今回表現するのは、上の分類木でいう「属」までとします。

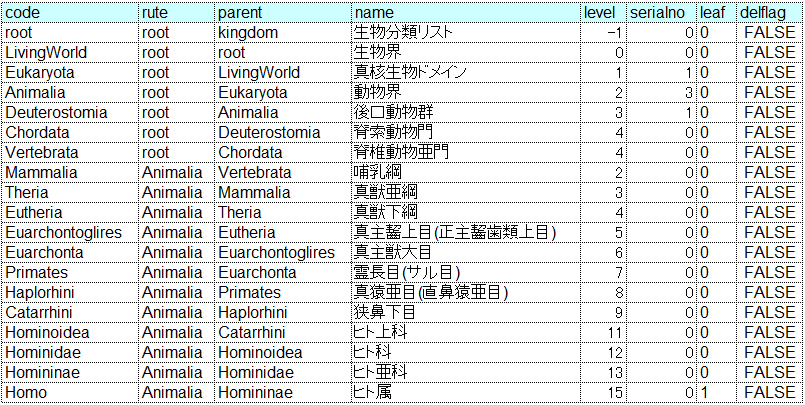

以下に、人間（ヒト）の分類を例にとって、データ構造を表してみます。
ヒトの分類階層
一番トップレベルのノードの code は 'root' となっており、
ノードの子のレコードの parent には、自分の親の code を保持しています。
つまり、自分の子を探すには、自分のcodeを parentに持っているレコードを探せば
子が見つけられるという、レコード構造です。

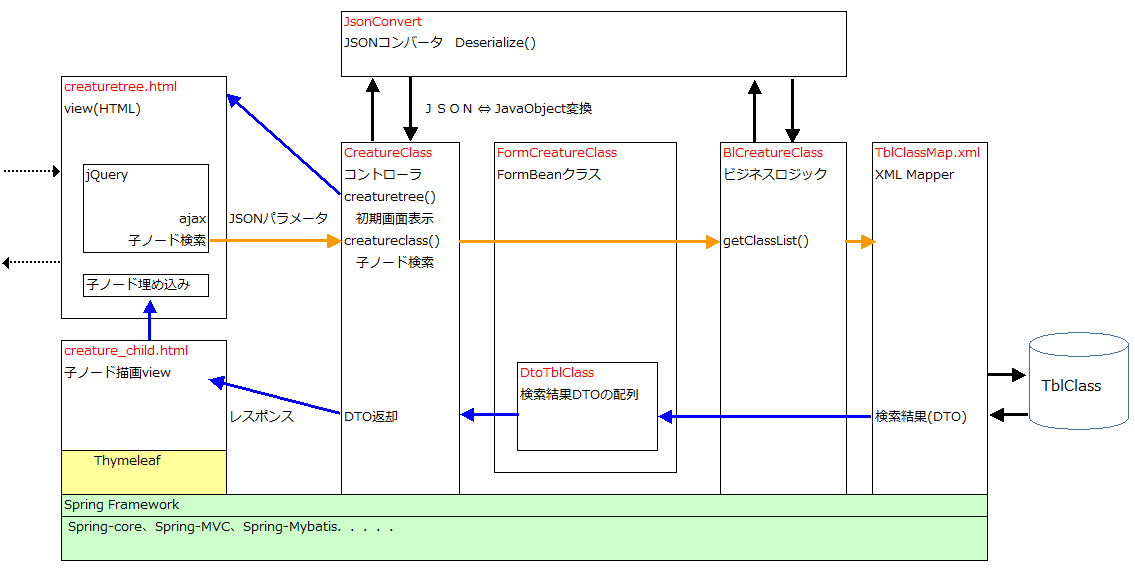

データ構造のイメージが湧いたところで、恒例のプログラム計画マップです。
TreeView計画マップ図

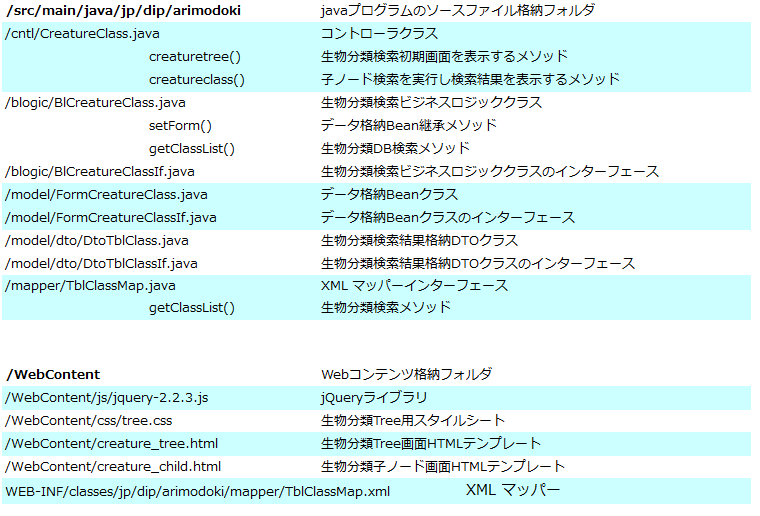

上のマップ図から、プログラム設計書を起こしてみます。（これまでに出現している汎用クラスは、一部割愛しています）
TreeViewプログラム設計書
いつも通りの、コントローラ／ビジネスロジック／FormBean/DTO/Mapperそれとviewの定型的な組み合わせです。



それでは、次ページでそれぞれの役割の説明をします。
